音叉液位開關是一種新型的液位開關。音叉由晶體激勵產生振動,當音叉被物料浸沒時振動頻率發生變化,這個頻率變化由電子線路檢測出來并輸出一個開關量。
產品特點：
◆適應性強：被測物料不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
◆免于維護：由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護。
◆ 不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校。
音叉液位開關工作原理
根據物料對振動中的音叉有無阻力，探知料位是否到達或超過某高度，并發出通斷信號，這種原理不需要大幅度的機械運動，驅動功率小，不必校準，可快速低成本啟動。結構簡單，無機械運動部件，無維修、無磨損，運行壽命長，靈敏而可靠。
傳感器的音叉以固有的頻率振動，當音叉觸及液體或其他物料時，其固有的振動頻率降低，能量消耗在物料顆粒間的摩擦上，迫使振幅急劇衰減而停振，頻率的變化激活液位開關，產生通斷信號。 音叉式物位開關又被稱作“電氣浮子”凡使用浮球液位開關和由于結構、湍流、攪動、氣泡、振動等原因導致不能使用浮球液位開關的場合均可使用“音叉式物位開關”。由于音叉物位開關無活動部件,因此無須維護和調整,是浮球液位開關的升級換代產品。音叉式物位開關**應用于石化、輕工、食品、水處理等行業，對物位進行上/下限位報警及控制。
典型應用對象：
◆自來水、礦泉水 、汽柴油 ◆可產生氣體的液體
◆紙漿、膠水、染料 、化工 ◆啤酒、啤酒發酵劑、飲料
◆廢水、泥漿、酸、堿溶液 ◆流動性好的固體粉料、小顆粒
技術參數:
1、電源供電：24VDC
2、功耗：0.25W
3、輸出：24VDC/4A
4、 介質溫度范圍：-20℃～80℃
5、 環境溫度：-20℃～60℃
6、 環境濕度：≤95%RH
7、 被測介質：液體、粉末或顆粒狀固體
8、 被測介質密度：固體≥0.1g/cm3；液體≥0.7g/cm3
9、 被測固體顆粒尺寸：≤10mm
10、*大液體粘度：＜1000mm2/S
11、被測介質安息角：≥200
12、壓力范圍：≤1MPa
13、殼體和叉體材料：1Cr18Ni9Ti
14、外殼防護等級：IP65
15、連接方式：G1 3／4螺紋；法蘭（用戶選定）
安裝要求：

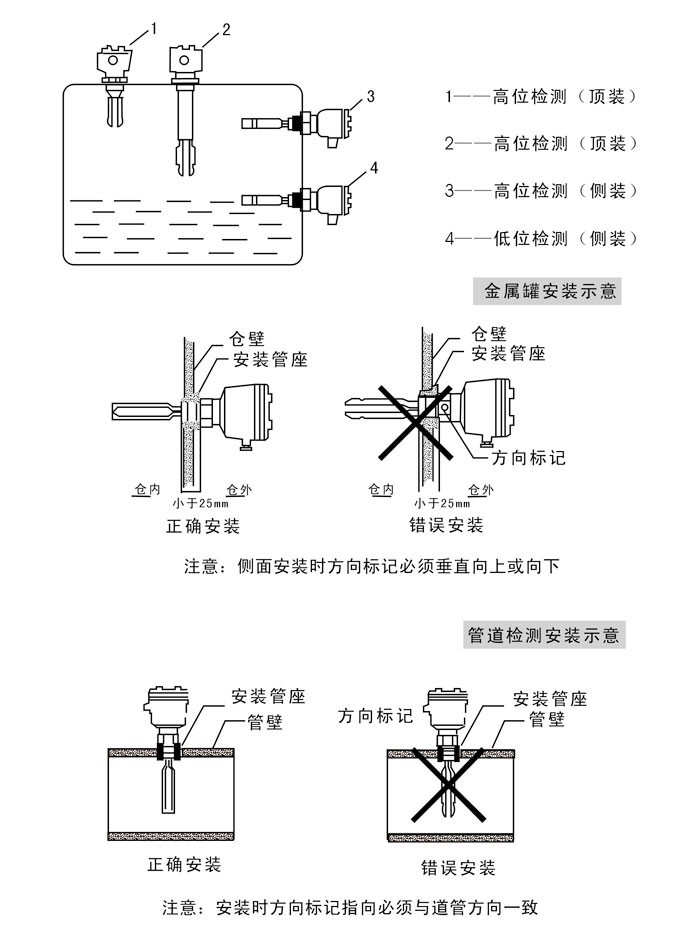

音叉液位開關安裝方式:
音叉式物位開關通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置
的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝，位置應選擇能避開進料
時物料沖擊的位置；亦可安裝與管道上防止泵的無料運行。
