熱電偶/熱電阻自動校驗裝置是我公司*新開發研制的第四代熱工自動檢定產品之一。是在Windows 環境下，完全使用Windows環境下的語言開發出的新一代產品，系統是以**微機為核心，配以高精度進口數字萬用表,以及低電勢掃描開關、功率調節器等構成的測控系統。操作者可在中文Win95/ Win98/ WinMe操作系統下方便地用鼠標進行全過程的操作,微機系統實時顯示檢定爐(或油槽等)的控溫曲線、溫度及檢定時間等參數。
熱電偶/熱電阻自動校驗裝置完全按照國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。

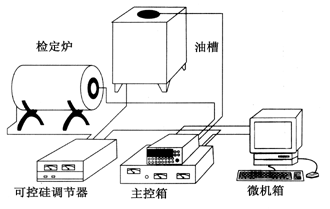

| XT－WZJ-T熱工自動檢定系統由高精度數字多用表、主控箱、可控硅調節器、微機系統、恒溫裝置（檢定爐和油槽）以及測量導線和通訊導線組成，如圖所示。 |
| 微機系統 | 名稱 | 單位 | 數量 | 備注 |
| 主機 | 套 | 1 | 配置P4 2.0以上256M 60G、光軟驅，控制板卡（已裝配） |
| 顯示器 | 臺 | 1 | 17寸純平 |
| 激光打印機 | 臺 | 1 | EPSON或CANON系列 |
| 電腦桌 | 張 | 1 |
|
| 通訊電纜 | 根 | 1 |
|
| 多用電源插座 | 只 | 2 |
|
| 數采系統 | 主控箱 | 臺 | 1 |
|
| 測量控制電纜 | 套 | 1 |
|
| 萬用表（進口） | 根 | 1 | KEITHLEY 6 1/2位（進口） |
| 溫度傳感器 | 支 | 1 | 冷端補償用 |
| 控溫系統 | 可控硅調節器 | 臺 | 1 |
|
| 控制信號線 | 根 | 1 |
|
| 電源線 | 根 | 1 |
|
| 其他配件 | 管式檢定爐 | 臺 | 1 |
|
| 標準油槽 | 臺 | 1 |
|
| 標準水槽 | 臺 | 1 |
|
| 冰點器 | 臺 | 1 |
|
| 創冰機 | 臺 | 1 |
|
| 二等標準熱電阻 | 支 | 1 |
|
| 二等標準熱電偶 | 支 | 1 |
|
| 二等標準下班管溫度計 | 套 | 1 |
|
| 軟件資料 | 套 | 1 | 軟件光盤、合格證、說明書 |
| 掃描開關寄生電勢 | ≤0.4 u V |
| 分辨力 | *高電勢測量分辨力0.1 u V |
| *高電阻測量分辨力0.1m Ω |
| 準確度 | 電勢測量不確定度≤0.01% |
| 電阻測量不確定度≤0.01% |
| 熱電偶檢定不確定度≤1.2℃ |
| （含二等標準熱電偶年變化0.7℃) |
| 熱電阻檢定不確定度≤0.05℃ |
| 恒溫的穩定度 | 熱電偶檢定過程恒溫后爐溫變化≤0.2℃/min |
| 熱電阻檢定過程恒溫后油槽溫度變化≤0.04℃/min |
| 冷端自動補償 | 當冷端溫度在（20±10）℃的范圍內時，補償誤差≤0.2℃ |
| 檢定溫度 | 熱電偶300～1100℃ |
| 熱電阻0～300℃（包括低溫熱電偶） |
| 檢定支數 | 熱電偶可同時檢定1—5支 |
| 熱電阻可同時檢定1—5支，熱電阻允許在同一溫度點上進行多批檢定 |
| 一次可連續檢定點 | 熱電偶4個 |
| 熱電阻3個 |
| 檢定時間 | 熱電偶檢定，正常條件下平均每百度約30分鐘 |
| 工作環境 | 環境溫度20℃±3℃ |
| 相對濕度≤75% |
| 使用電源 | AC220V±10% 50±1HZ |
| 要求接地電阻≤4Ω |
